電動蝶閥(2)

-點擊:次

主要結構和功能簡介：

a）電動機：選用200V單相電機或380V三相YDF閥門專用電機。

b）減速7：為兩級蝸輪、蝸桿減速機構。

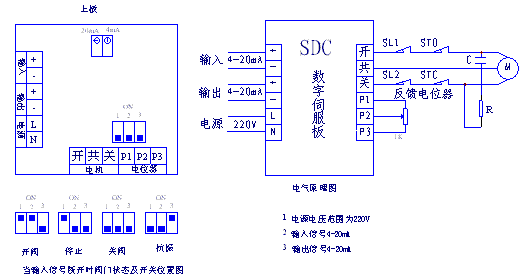

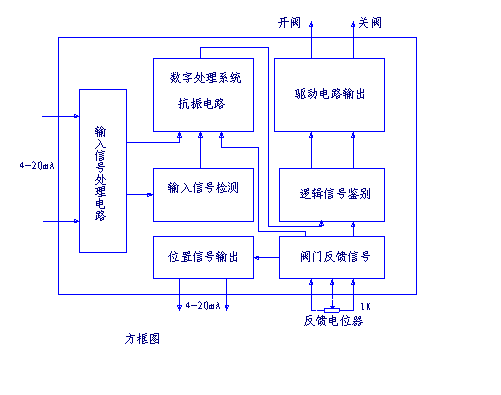

c）行程控制及位置指示機構：從輸出軸直接引出凸輪軸作90°回轉，限位凸輪也作90°回轉進行行程控制。開度指示牌與凸輪軸同軸，作90°回轉進行閥位指示。并可提供用于遠距離電信號輸出的電位器（用戶在訂貨時提出，一般不提供）。

d）轉矩控制機構：用于控制電裝轉矩的大小，由開、關兩方向凸輪及微動開關組成。

e）手-電動切換及手動機構：為半自動電動優先式，扳動切換手柄完成切換后即可進行手輪操作。當電動操作，切換手柄自動復原。

中線蝶閥特點:

公稱通徑		50（2"）～1000（40"）	50（2"）～800（32"）	mm（inch）
公稱壓力		1.0	1.6	Mpa
實驗壓力	殼體	1.5	2.4
	密封	1.1	1.76
適用溫度		-－15～+120		℃
適用介質		淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類。

主要零件材料:

稱	材料
閥體	灰鑄鐵、球墨鑄鐵、不銹鋼、碳鋼
蝶板	電鍍球墨鑄鐵、不銹鋼、碳鋼、鋁青銅
閥桿	不銹鋼、碳鋼
襯套	潤滑青銅、聚四氟乙稀
閥座	丁晴橡膠（－15～+93℃）天然膠（－20～85℃）氟橡膠（－23～+150℃）乙丙橡膠（－40～+93℃）氟丁橡膠（－7～+93℃）聚四氟乙?。ǎ?0～+150℃）

中線蝶閥外型尺寸、連接尺寸和重量

（拋面插圖）D371X-10/16 D371X-10/16 D671X-10/16 D971X-10/16 XD371X-10/*16

單位：mm

格	英寸	A	B	C	D	E	G A型	G L型	K	L	H	D	D	※ n-Φ	※ n-Φ	A/LT 重量kg
50	2"	161	80	42	52.9	57.15	100	121	77	32	84.84	120	125	4-23	4-M16	2.5/3.8
65	2.5"	175	89	44.7	64.5	57.15	120	138	77	32	96.2	136.2	145	4-26.5	4-M16	3.2/4.2
80	3"	181	95	45.2	78.8	57.15	127	146	77	32	61.23	160	160	8-18	8-M16	36./4.7
100	4"	200	114	52.1	104	69.85	156	206	92	32	70.80	185	180	4-24.5	8-M16	4.9/9.0
125	5"	213	127	54.4	123.3	69.85	190	234	92	32	82.28	215	210	4-23	8-M16	7/10.9
150	6"	226	139	55.8	155.6	69.85	212	262	92	32	91.08	238	240	4-25	8-M20	7.8/14.2
200	8"	260	175	60.6	202.5	88.9	268	313	115	45	76.35	295	295	4-25	8-M20	13.2/18.2
											112.89			4-23	12-M20
250	10"	292	203	65.6	250.5	88.9	325	394	115	45	92.40	357	350	4-29	12-M20	19/26.8
													355		12-M24
300	12"	337	242	76.9	301.6	107.95	403	486	140	45	105.34	407	400	4-29	12-M20	32.5/40
													410		12-M24
350	14"	368	267	76.5	333.3	107.95	436	515	140	45	91.11	467	460	4-30	16-M20	42.5/56
													470		16-M24
400	16"	400	299	86.5	389.6	158.75	488	580	197	51.2	110.47	515	515	4-26	16-M24	61/96
											102.42	525	525	4-30	16-M27
450	18"	422	318	105.6	440.51	158.75	539	627	197	51.2	88.39	565	565	4-26	20-M24	87/122
											91.51	585	585	4-30	20-M27
500	20"	480	350	131.8	491.6	158.75	593	696	197	64.2	96.99	620	620	4-26	20-M24	128/202
											101.68	650	650	4-33	20-M30
600	24"	562	444	152	592.5	215.90	693	821	276	70.2	113.42	725	725	4-30	20-M27	188/270
											120.46	770	770	4-36	20-M33
700	28"	624	520	163	695	254	800		300	66	109.65	840		4-30		284
800	32"	672	591	188	794.7	254	910		300	66	124	950		4-33		368
900	36"	720	656	203	864.7	254	1115		300	118	117.57	1050		4-33		713
1000	40"	800	721	216	965	254	1230		300	142	129.89	1160		4-33		864
