電動二通閥

電動二通閥及二通閥產品特點：

1.執行器選用鑄鋁支架及塑料外殼，體積小、重量輕。
2.選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能。
3.適合多種控制信號：增量（浮點）、電壓（0~10V）、電流（4~20mA）。
4.具有0~10V或4~20mA反饋信號（選配）。
5.傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命。
6.功耗低、輸出力大、噪音小。
7.閥體有鑄銅、鑄鐵、球墨鑄鐵多種材質可供選擇，以適合不同工作介質及溫度的要求。
8.閥體有螺紋連接和法蘭連接兩種，安裝方便。
9.閥體結構形式有：兩通閥（單座）、兩通平衡閥（平衡式）。

工作原理：

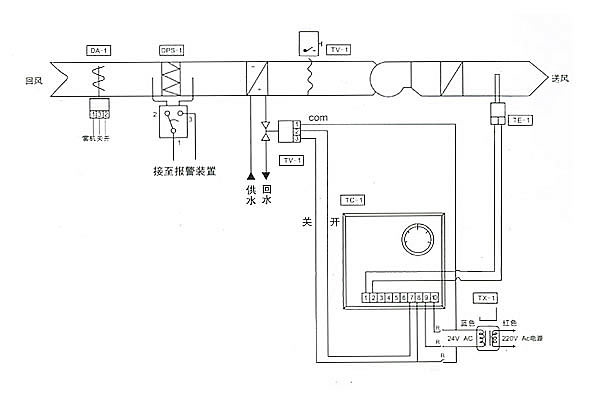

    本系統適用于空調系統的新風機組冬、夏季溫度控制。如下圖所示，由溫度傳感器TE-1，比例積分溫度控制器TC一1和電動調節閥TV一1組成送風溫度控制系統，安裝在送風管道的TE一1，把檢測到的溫度信號傳送至TC一1，由TC一1將TE一1的檢測值與設定值不斷比較，同時不斷地輸出信號，控制TV一1的開度連接可調，最終使TE一1測量的環境溫度保持在設定的溫度范圍內。
    空氣壓差開關DPS一1是用來檢測過濾網的透氣情況，過濾網越臟，透氣率越低，其兩側的壓力差越大。當壓力差超過DPS一1的設定值時，微動開關運作，發出報警信號。
     當盤管后的溫度低于某限值時，低溫保護開關TS一1切斷送風機的電源，從而
使新風風閥關閉，防止盤管內的水結冰，漲裂盤管。
     SW一1為內置冷／暖運行狀態的轉換。

代號	型號	說明
TE-1	TSC-8212-103B34	風管式溫度傳感器
TC-1	TC-8312-11K	比例積分溫度控制器 0-80 ℃
TV-1	DZLM	電動調節閥
DA-1	AM24/AM220	風閥驅動器開/關
DPS-1	P33AB	空氣壓差開/關
TX-1	TR40	變壓器 220/24VAC 40VA
TS-1	A11D	低溫斷路恒溫器，帶手動復位按鈕
SW-1	---	遠程冬季轉換開關
