“▲”設定溫度加
“▼”設定溫度減

1. 制冷制熱設定

“”按模式鍵切換制冷，制熱

1. 睡眠功能設定

長按模式鍵三秒切換至睡眠顯示狀態。按“”確認，按“”取消

1. 定時開機、關機時間設定（選配）

定時開機：長按模式鍵三秒切換至睡眠顯示狀態后，短按模式鍵切換至定時開機。按“”向上調定時時間：按“▲”向上調定時時間。調整后，5秒鐘后自動確認
定時關機：長按模式鍵三秒切換至睡眠顯示狀態后，短按模式鍵切換至定時關機。按“”向上調定時時間；按“▼”向下調定時時間。調整后，5秒鐘后自動確認

1. 時鐘時間校對（選 配）

長按模式鍵三秒切換至睡眠顯示狀態后，短按模式鍵切換至?xí)r間調整，按“”向上調時間，按“”向下調時間。調整好后，5秒鐘后自動確認。

 風速設定

按風速鍵切換，高、中、低、自動。

1. 參數設定

在關機狀態下，同時按“”和“”3秒，進入?yún)?shù)設定模式。依次按模式鍵進行參數鍵式轉換，模式1為溫度補償，模式2為P（比例值設定），模式3為（積分值設定）。

1. 房間溫度值校正

由于本產品安裝位置及房間空氣對流因素，需要對系列進行當前房間溫度校正或補償。使溫度測試顯示值與實際溫度相符。
在模式1狀態下：
“▲”房間溫度加
“▼”房間溫度減
補償溫度范圍為-9℃~9℃

1. P值設定

在模式2狀態下
“▲”向上調P值
“▼”向下調P值
P值可選擇為4℃、6℃、8℃、10℃（默認最佳為10℃）
（3）1值設定

在模式3狀態下
“▲”向上調1值
“▼”向下調1值
1值可以選擇范圍為1秒~59秒（默認值最佳為40秒）

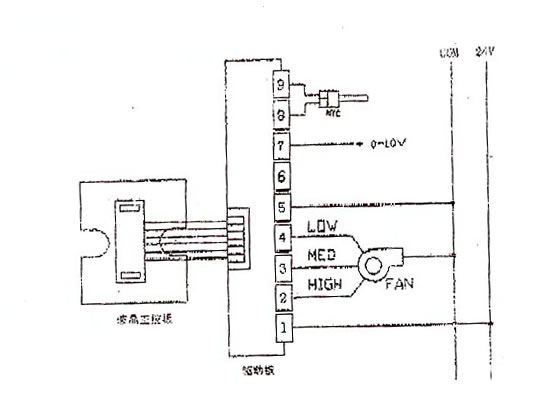

電氣接線圖:

安裝:
警告：接線一定按照電氣接線圖正確接線，切勿將水、泥漿等雜質進入溫控器內，否則將會造成器體件損壞。
